最近处理多波束和浅地层时，一个从来没有过的问题出现了。
多波束数据(.pds)是由PDS2000采集的，使用设备型号为T50P。浅地层数据(.raw)是有SESWIN采集的，使用设备型号为SES2000 Standard。
1、多波束处理
多波束数据采用CARIS11.3处理的。船型文件设置要注意以下问题：
1）PDS设备的相对位置关系要输入，PDS2000与CARIS的坐标系统的坐标轴定义不同，不要输错了。
2）需要输入声速文件
3）Heave、Roll、Pitch的Apply改为Yes，Waterline Height 的Apply必须是No。

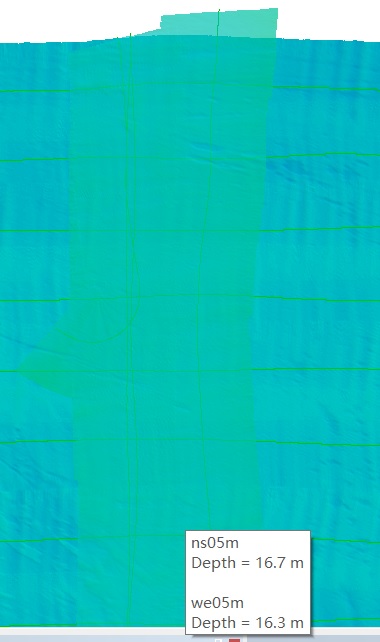

潮位没有实测，用近岸预报潮位。处理完成后，东西测线和南北测线各自生成的地形面，时间差得越远，水深差别越大。由于很多单位在这个地方测量都是使用此站的预报潮位，可假定此潮位曲线的形状没有问题，潮时因测区离岸远近不同而存在差别，根据水深差别可以反推潮时差。

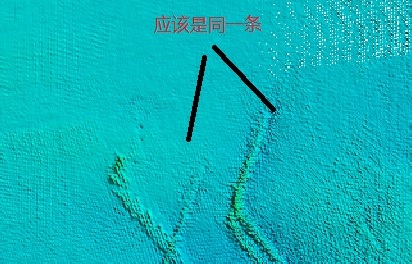

在解析目标物的时候，偶然发现目标物有重影，一般都是位置偏移设置有问题造成的，在CARIS可以校准回来。可奇怪的是，东西测线和南北测线各自校准的偏移值不同。为什么？
2、浅地层处理

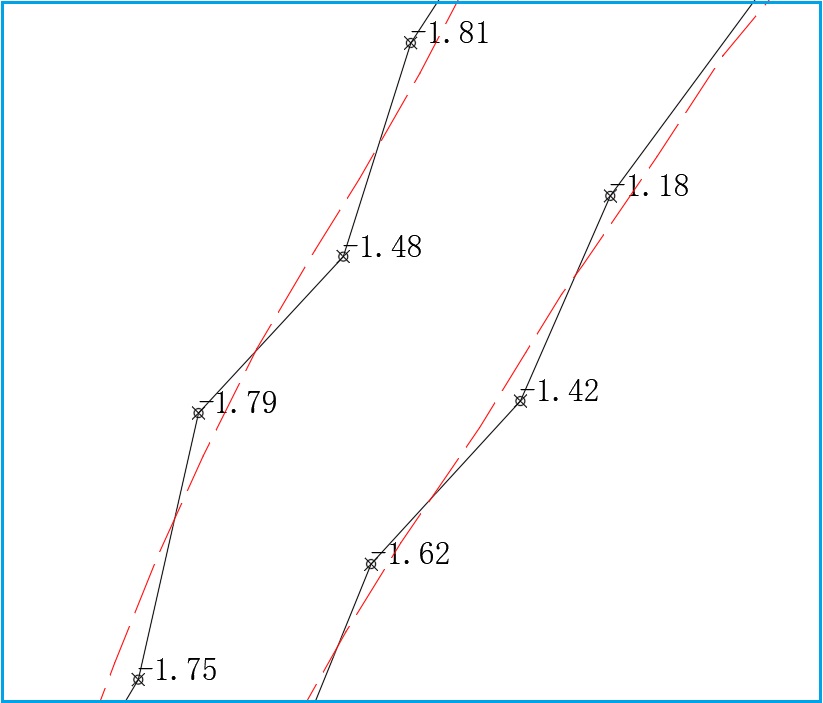

浅地层主要用来找管道，管道的反射谱比较明显，管道位置很快就解译出来了，其展布在CAD却呈“之”字形。这种现象一般也是偏移设置不正确造成的。但是，GNSS天线是固定在SES2000的探测杆之上。

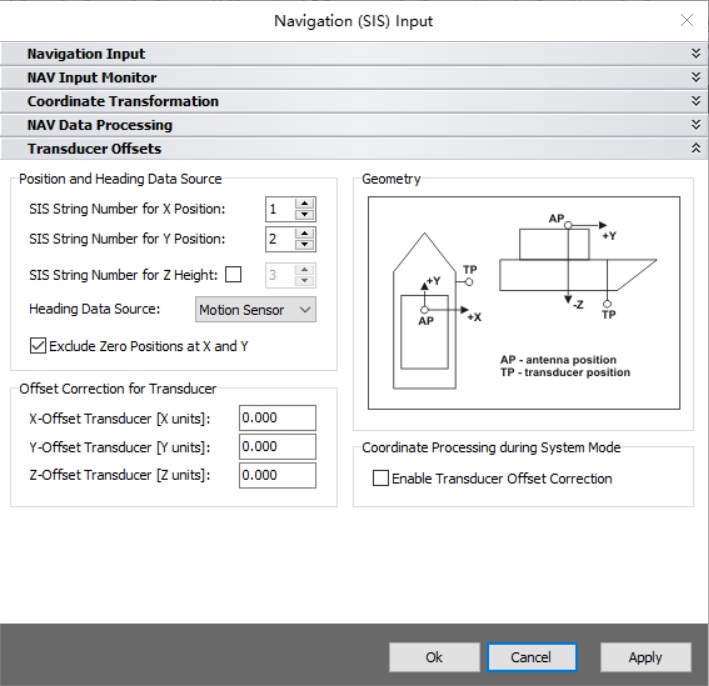

另外，SES2000采集软件SESWIN换能器的偏移设置为0，且没有应用。很明显，问题出在信标机上，要么没有差分信号或受到干扰，要么设备不稳定。
3、小结
信标机出问题非常罕见，可以说从来没有碰到，以前碰到过POSMV实时Heave值出问题，通过记录pospac数据，用delay heave 来替代实时Heave进行修正，那么，记录pospac数据还有一个作用就是防止信标机出问题。
