上一次热带海洋近岸作业区域是在三亚，作业区域是个小港湾，由于水深较浅，租用的船舶是个只有几米长的交通艇。作业内容主要是单波束、侧扫声呐和电火花，水深是通过单波束和RTK人工跑滩相结合的方式进行的。
第一次热带近岸出海是在七八年前，测区是三亚的小港湾，主要作业内容是RTK测量、单波束、侧扫声呐和电火花。测量租用一个几米长为来此旅游游客服务的交通艇，由于艇比较小，电火花没法和侧扫声呐同时作业，将布设的测线跑了2遍。
水浅的位置只能采用人工跑滩的方式，虽天气炎热，但在海水里跑来跑去感觉还行，唯一不好的地方就是水下石头较多，经常被划破皮。
那次外业的记忆现在基本模糊了，有点印象就是在低潮跑滩时偶遇了一件非常漂亮的海洋生物。
本次外业是在广西北海涠洲岛以南的海域，水深较深，租用北海湾有名的民用科考船。作业的主要内容是单位刚买的多波束T50P、侧扫声呐、浅地层和电火花。
（1）T50P的安装
外业安装最麻烦就是T50P，采用侧挂安装，设备及安装架比较沉，需要好几人才能搬得动。为了保证多波束状态的稳定，我们尽可能减少多波束换能器在水下自由端的长度，只要保证靠船侧的波束不被船的龙骨阻挡即可。除此之外，安装架底端也要有焊接支撑，这样可以省掉兜底钢缆，仅需前后拉紧的钢缆。
下图横躺的就是T50P。

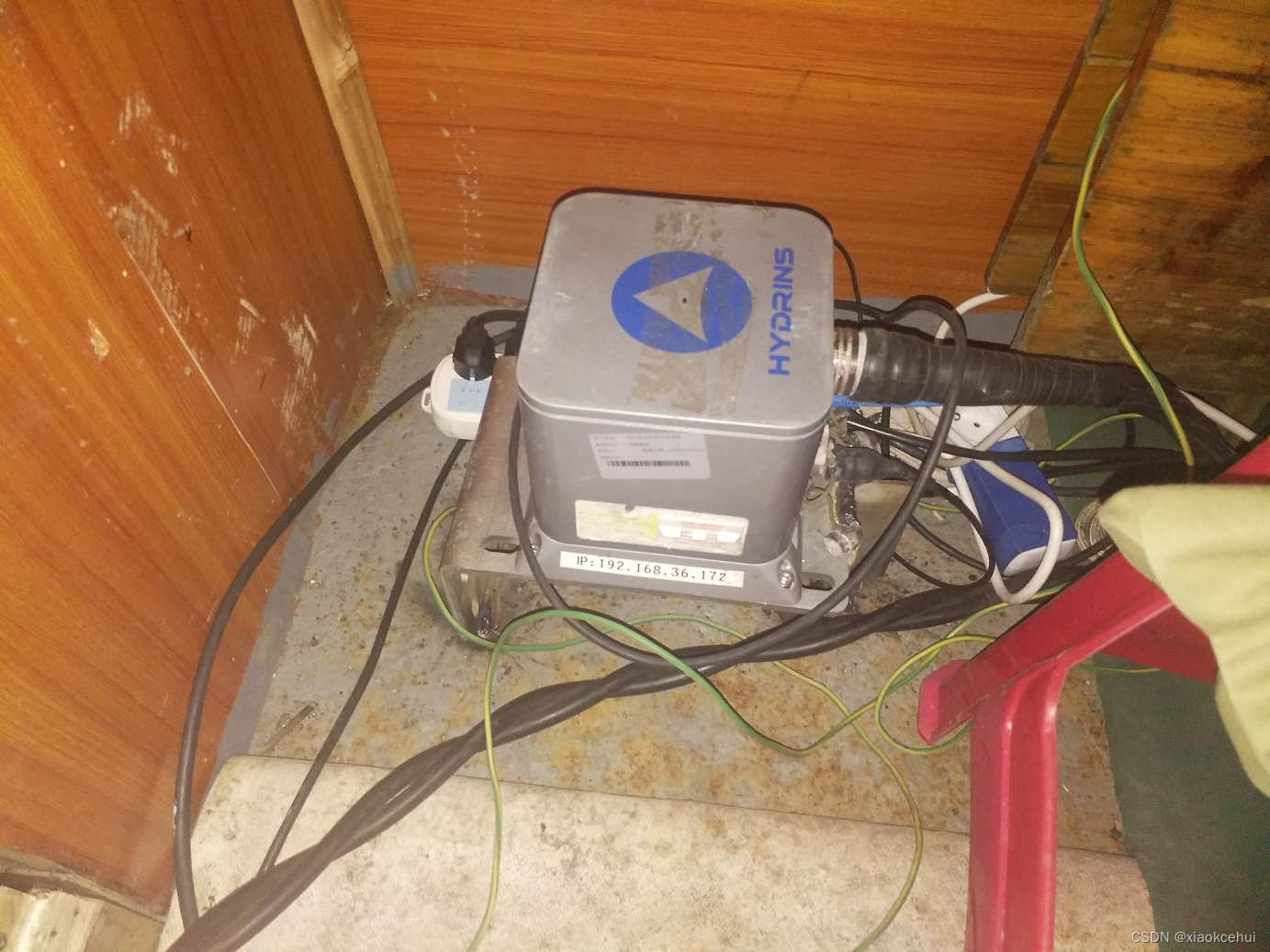

T50P配套使用的姿态仪是Hydrins，用螺丝固定在供应商提供的被焊接在实验室一角的平板之上。
硬件安装之后，同事在进行系统调试时发现无论是变换数据协议、波特率还是COM口线，都不能解决多波束一直无法接收姿态仪数据的问题。那么，问题肯定出在COM口线的直连和交叉问题，测试之后，果然如此。
（2）侧扫声呐的安装

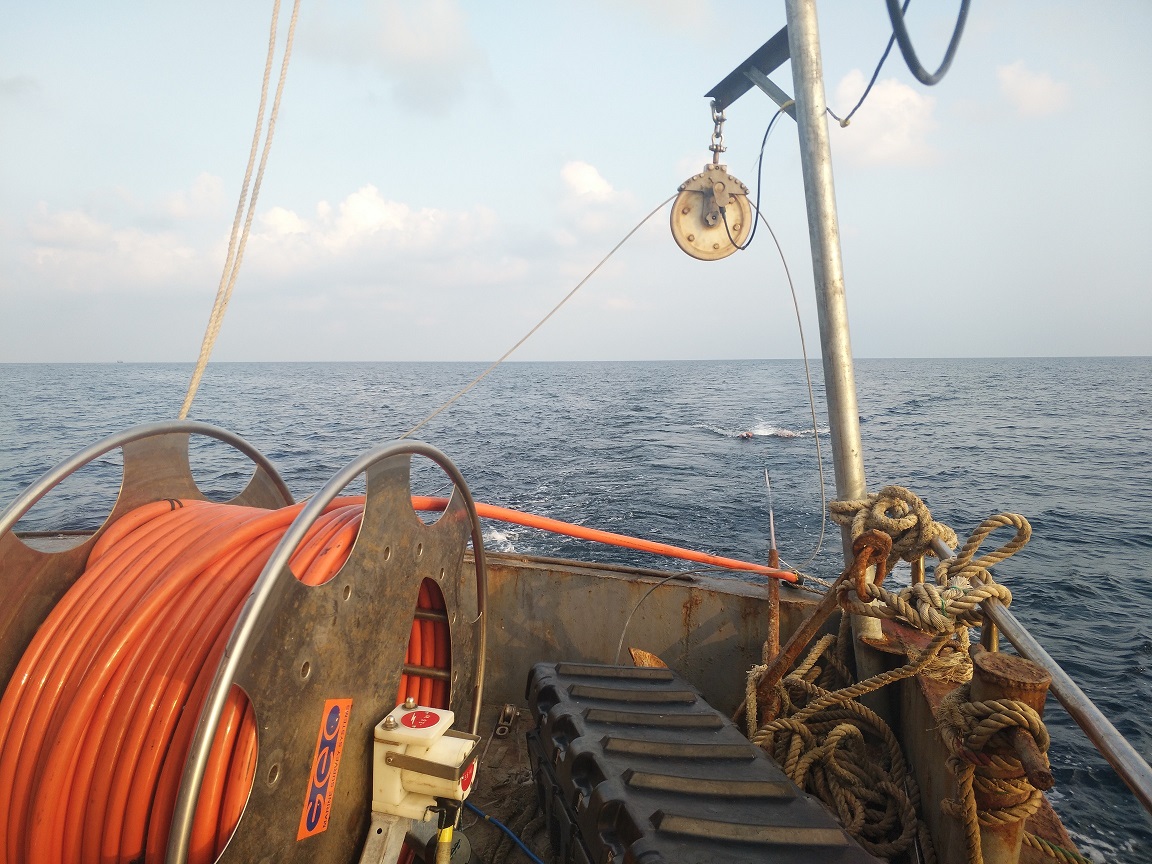

由于水深较深，我们带了声呐绞车保证拖鱼能沉下去且离底高度稳定，这样也能节省人力。后托悬挂点位于船尾支撑杆侧面的焊接三角上。悬挂点尽量高一点，给拖鱼和绞车缆承重头留出足够的空间，也便于人员进行下放和回收操作。
侧扫声呐绞车的甲板缆忘记带过来，刚好轻便缆也坏掉了，于是用轻便缆替代。轻便缆一般都是两端容易出故障，先剪掉其中一端，剩余段不通，再剪掉另一端，中间段仍然不通，竟然是轻便缆的中间段坏掉了，第一次碰到这种情况。这个咋办？暂时的做法只能先截20m用作轻便缆，我们尝试着截了拖鱼端的20m，恰好是这20m不通，但从其表面看不出来哪里有破断的痕迹。剩余的好缆一端通过猪尾巴头连接到TPU的接头上，另一段由于没有连接绞车的头就直接点焊在接线铜针上。
（3）电火花
电火花一开始就出现了问题，主要表现就是插上水听器之后，接收的信号是一样的，都是满屏的雪花。

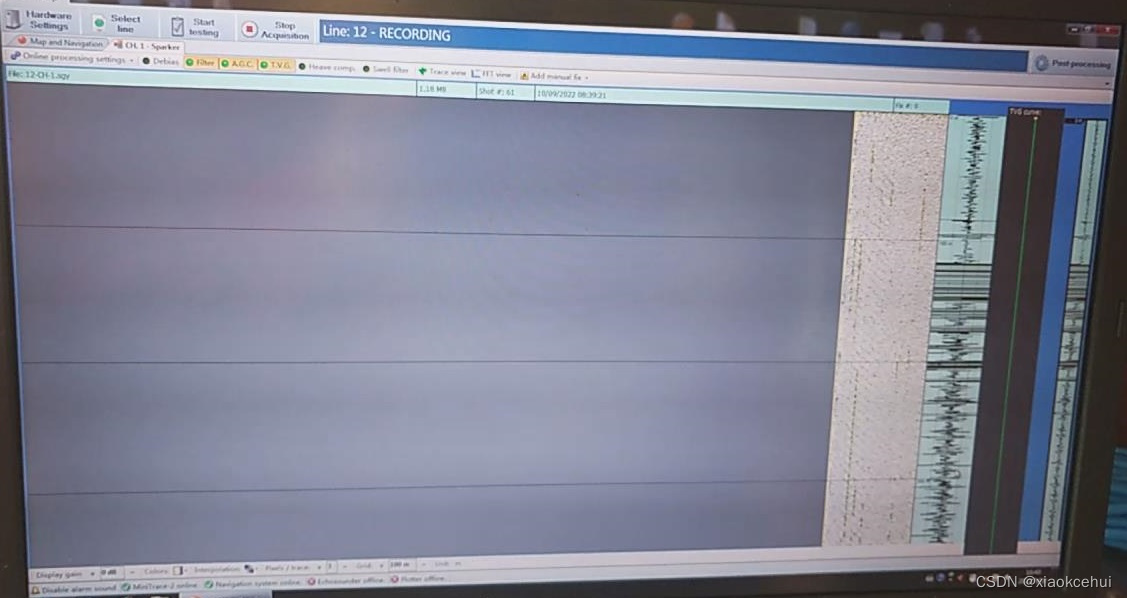

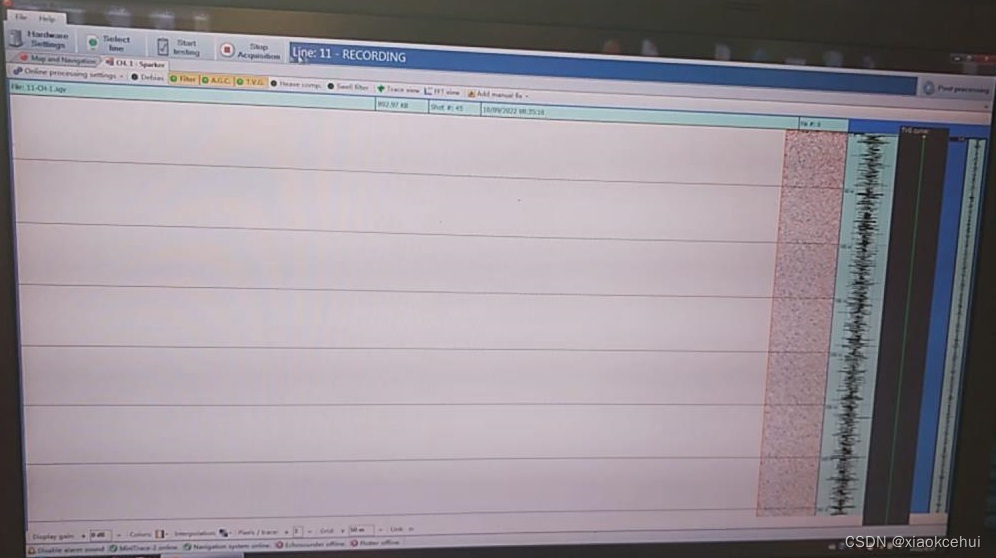

初步判断是水听器损坏，据万能修陈先生说，一般是水听器油缆前端的前置放大器损坏。插上新的水听器之后，接收的信号见下图，在雪花的背景之上有断续的来自于水体的噪声。
（4）磁力仪

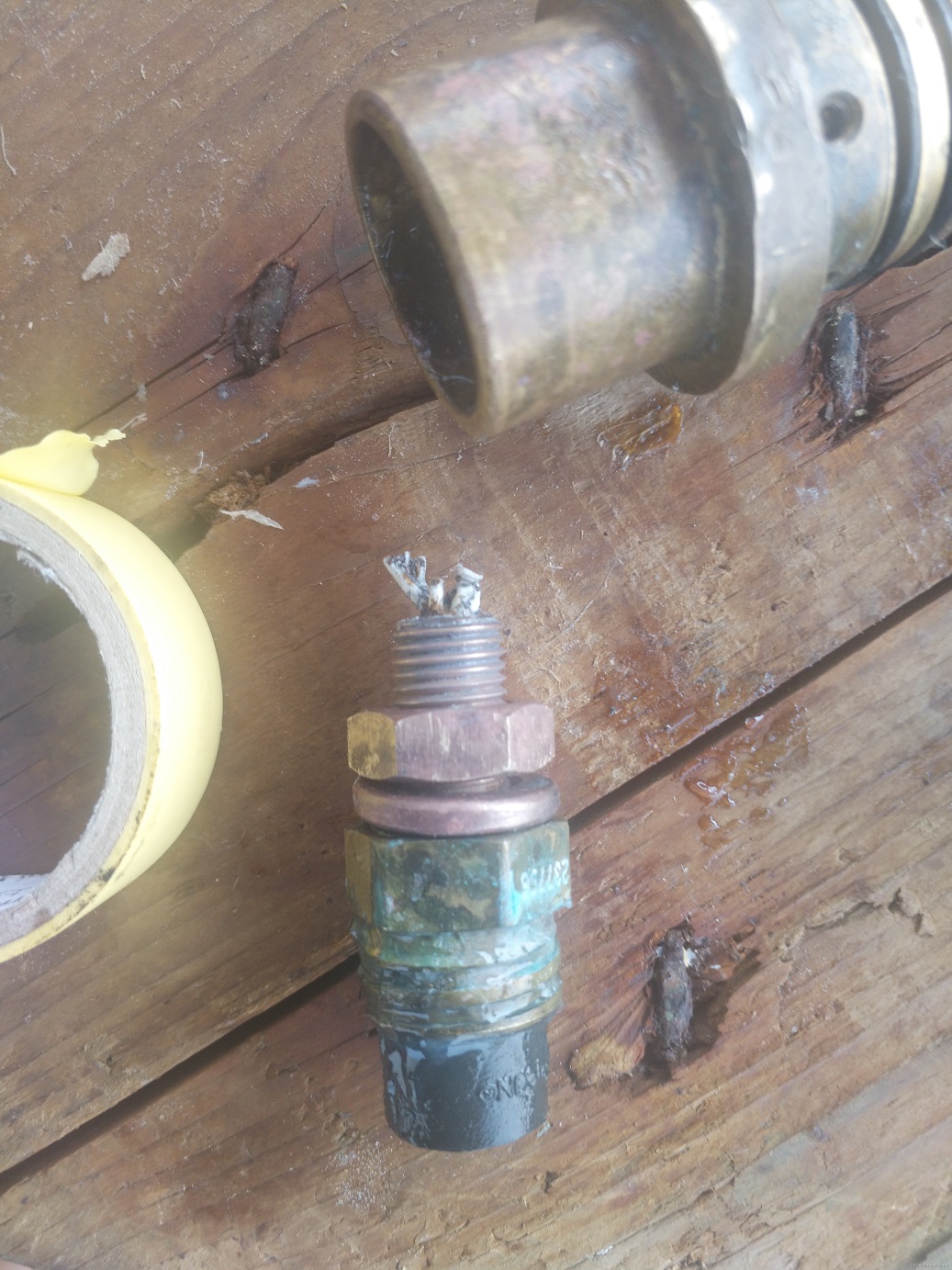

磁力仪的接头有问题，由于外业出来比较着急来不及送修，只能在外业期间解决。 经过测试，接头的所有孔相互之间是联通的，说明其后端的芯线外套全部腐蚀已连成一个整体。

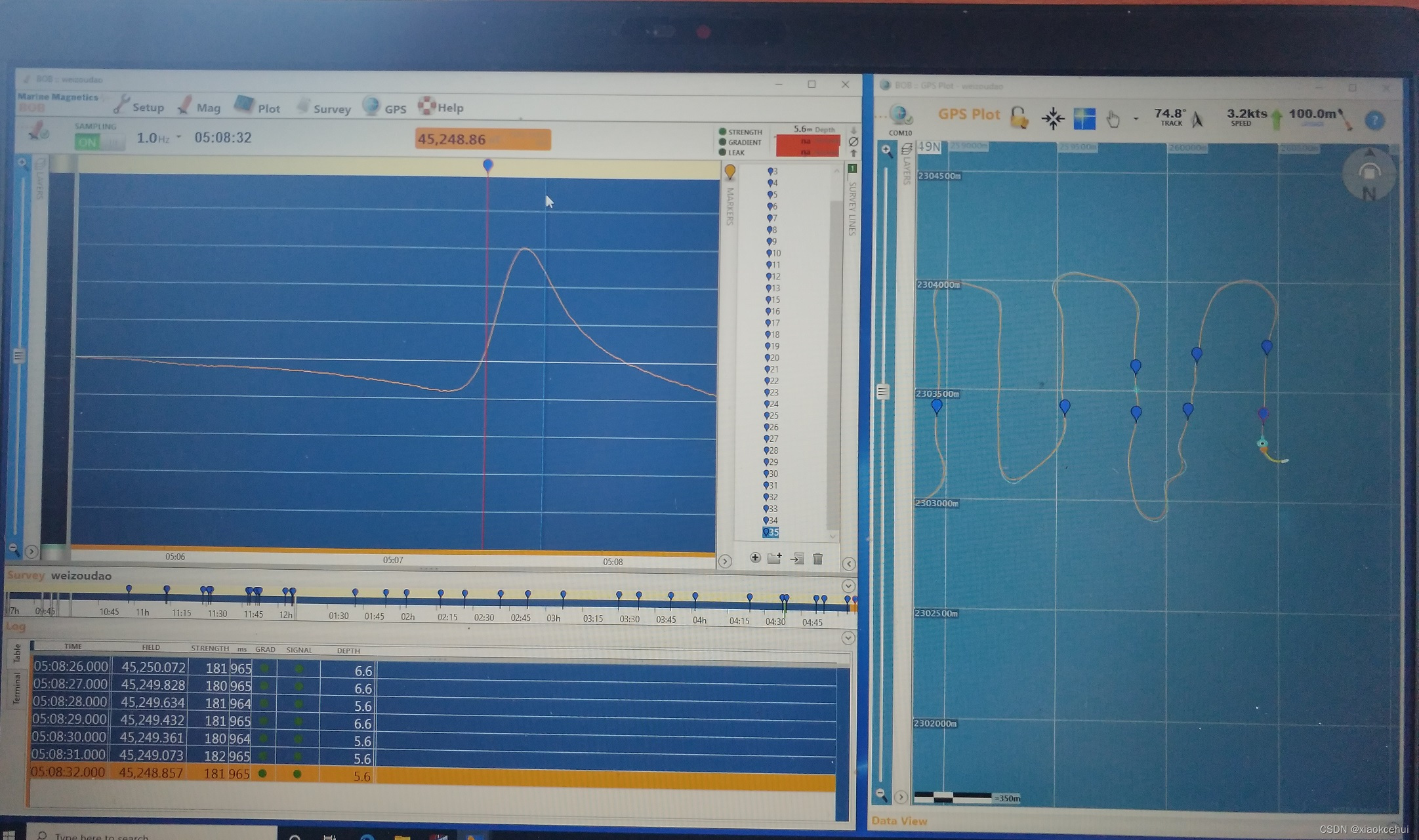

换了新的接头以后，磁力仪数据和图像就正常了。
刚来北海时，天气炎热，空气中弥漫着炙烤的气息，让人感觉很不舒服。但是过了2天适应以后，我们发现北海还不错，甚至有点喜欢了，一是穿衣简单，天天短裤短袖和凉鞋，二是夜生活丰富，小吃多，怪不得北方人民喜欢在两广和海南置业，希望以后多出海努力挣钱，在退休前也能在北海置业，过上夏在青岛，冬在北海的候鸟生活。
下图是博主在船上的私密瞰海套间，床上开始还铺上褥子，后来由于实在太热就只铺了张席子。
下图是露天的洗澡间，推荐半夜洗，非常地爽。
最后来一张涠洲岛特有的动植物-黑海参和海菠萝（不能吃！）
